Neenakomerna debelina na šesterokotnih tlakovcih? Najprej preverite te tri napake v oblikovanju kalupa

Šestkotni tlakovci se pogosto uporabljajo za nadzor erozije, parkiranje na travi in ​​projekte urejanja krajine. Njihova šeststranska geometrija zahteva natančno zasnovo kalupov. Ko se debelina po tlakovcu razlikuje – en rob je debelejši od nasprotnega roba ali sredina tanjša od oboda – je težava redko v betonski mešanici ali stroju. Pogosteje je vzrok sama plesen.

Ta članek preučuje tri pogoste pomanjkljivosti oblikovanja kalupov, ki proizvajajo neenakomerne šesterokotne tlakovce. Vsaka napaka ima določen popravek. Obravnavanje teh vprašanj lahko zmanjša količino odpadkov, izboljšablokkonsistenco in podaljša življenjsko dobo plesni.

Napaka št. 1: Neenakomerna obraba stene votline

Problem

V heksagonalnem kalupu za tlakovce beton vstopa v votlino od spodaj in teče proti stenam. Stene, ki so obrnjene proti smeri toka betona, se obrabijo hitreje kot nasprotne stene. V tisočih ciklih ena stran votline postane tanjša od druge. Tlakovalec nato pride ven z enim robom, ki je debelejši od nasprotnega roba.

Ta vrsta neenakomerne debeline je usmerjena. Pokaže se kot klinasta oblika in ne kot simetrični šesterokotnik. Operaterji pogosto krivijo vibracije stroja ali betonsko mešanico, vendar je pravi vzrok neenakomerna obraba sten votline.

Popravek

Oblikovalci kalupov lahko upoštevajo tok materiala z dodajanjem dodatne debeline stenam, ki se močno obrabijo, ali z uporabo tršega razreda jekla na teh površinah. priUNIK, uporabljamo toplotno obdelavo z naogljičenjem, da enakomerno utrdimo vse stene votline na HRC58-62. Trda površina je odporna proti obrabi, globina obdelave (približno 2 mm) pa zagotavlja enakomerno obrabno plast na vsaki steni šesterokotnika. To upočasni diferencialno obrabo in dlje ohranja geometrijo votline.

Napaka št. 2: Ostri notranji vogali

Problem

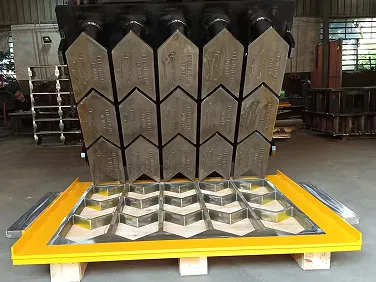

Šestkotna votlina ima dvanajst notranjih vogalov - šest na zgornjem robu in šest na spodnjem robu. Ko so ti vogali obdelani kot ostri 90-stopinjski koti, postanejo točke koncentracije napetosti. Vsak cikel vibracij potisne napetost v te ostre vogale. Kovina na vogalu se rahlo deformira, nato pa se obnovi. V več deset tisočih ciklih ta ponavljajoči se stres povzroči deformacijo votline. Popačenje spremeni razdaljo med nasprotnima stenama, kar ima za posledico tlakovce, ki so na eni strani debelejši, na drugi pa tanjši.

Ostri vogali se obrabijo hitreje kot zaobljeni vogali. Oster vogal ima manjšo kovinsko maso, ki absorbira udarec. Ko se vogal zaradi obrabe zaokroži, se oblika votline trajno spremeni.

Popravek

Dodajanje polmera vsakemu notranjemu kotu odpravi točke koncentracije napetosti. Polmer 3–5 mm omogoča, da napetost teče okoli vogala, namesto da se zaleti vanj. Vdolbina dlje časa ohrani svojo obliko, debelina tlakovca pa ostane enaka na vseh šestih straneh.

Zaobljeni vogali prav tako izboljšajo odstranjevanje iz kalupa. Beton se čisteje sprosti z ukrivljene površine kot z ostrega roba, kar zmanjša upor in dodatno upočasni obrabo.

Napaka št. 3: Neenakomerna globina votline po kalupni plošči

Problem

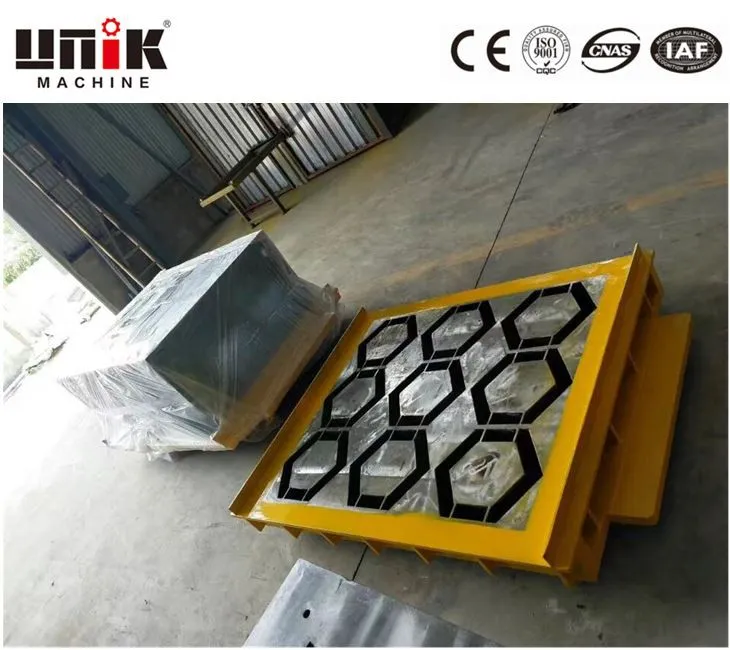

Šesterokotni kalup za tlakovce običajno vsebuje več votlin - dve, tri ali štiri na kalupno ploščo. Ko sama kalupna plošča ni popolnoma ravna ali ko so vdolbine strojno obdelane na različne globine, vsaka votlina proizvede finišer različne debeline. Ta sprememba ni usmerjena (kot napaka št. 1). Je pozicijski: votlina ena proizvaja debele tlakovce, vdolbina tri pa tanke tlakovce.

Glavni vzrok je pogosto slaba obdelava ali neravna osnovna plošča. Nizkocenovni dobavitelji lahko preskočijo korak izravnave kalupne plošče pred rezanjem votlin. Drugi uporabljajo obrabljena CNC orodja, ki na eni strani plošče zarežejo globlje kot na drugi. Rezultat je nedosledna debelina tlakovca iz istega kalupa.

Popravek

Vsaka kalupna plošča mora biti površinsko ravno obrušena, preden se obdela katera koli votlina. Dimenzijska toleranca mora biti ±0,1 mm po celotni plošči. Globino votline je treba preveriti na več točkah — sredi in robovih — za vsako votlino.

V UNIK-u uporabljamo CNC obdelavo z nadzorom med procesom. Vsaka globina votline se preveri med rezanjem. Po strojni obdelavi se polna kalupna plošča izmeri na koordinatnem merilnem stroju (CMM), da se potrdi, da so vse votline znotraj tolerance. Vsaka sprememba, ki presega ±0,1 mm, sproži ponovno obdelavo.

Kako ugotoviti, katera napaka vpliva na vašo proizvodnjo

Preprečevanje s pravilno zasnovo plesni

Neenakomerna debelina na šesterokotnih tlakovcih ni neizogibna. Trije načrtovalski postopki preprečujejo večino težav z variacijo debeline:

1. Uporabite toplotno obdelavo z naogljičenjem, da ustvarite enakomerno površinsko trdoto (HRC58-62) po vseh stenah votline in upočasnite diferencialno obrabo.

2. Strojno obdelajte polmere 3–5 mm na vseh notranjih vogalih, da odpravite koncentracijo napetosti in popačenje.

3. Držite toleranco ±0,1 mm za globino votline in ravnost plošče, preverjeno s CMM inšpekcijo.

UNIK te prakse uporablja od svoje ustanovitve leta 2010. Podjetje s sedežem v mestu Quanzhou na Kitajskem proizvaja stroje za opeko in modele za beton za 28 držav. Njegova linija izdelkov vključuje heksagonalne kalupe za tlakovce, kalupe za robnike, kalupe za bloke in orodje za votle bloke.

Za heksagonalne kalupe za tlakovce, ki proizvajajo dosledno debelino cikel za ciklom, specifikacije vključujejo jeklo 42CrMo, toplotno obdelavo z naogljičenjem, polmer vogalov 3–5 mm, površinsko obdelavo Ra 1,6 in toleranco dimenzij ±0,1 mm.
